產品名稱：600x電動控制閥[ 2021-07-27 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、600x電動控制閥產品介紹

    上海湖泉閥門600X電動控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。是一種以電磁閥為向?qū)чy的水力操作式閥門。它常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管路系統，實現遠程操作。該閥門體積小、重量輕、維修簡單、使用方便．電磁閥可選用交流電220V，或直流電24V，可根據場合選用常開或常閉型均可。

    二、600x電動控制閥工作原理

    當閥門從閥前端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

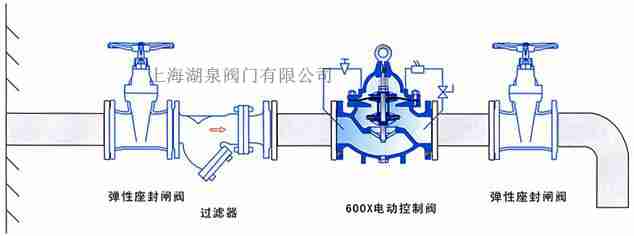

    600x電動控制閥

    三、600x電動控制閥技術參數

    公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 最高進口壓力(MPa) 出口可調壓力(MPa) 適用介質 介質溫度(℃)
    1.0 1.5 1.1 1.0 0.09-0.8 水 0-80
    1.6 2.4 1.76 1.6 0.10-1.2
    2.5 3.75 2.75 2.5 0.15-1.6

    四、600x電動控制閥零部件材料

    零件名稱 零件材料
    閥體 閥蓋 WCB
    閥座 閥盤 銅合金
    密封圈 O型圈 丁腈橡膠
    閥桿 2Cr13
    彈簧 50CrVA
    針型閥 銅合金
    球閥 銅合金
    電磁導閥 不銹鋼
    微型過濾器 不銹鋼

  • 公稱通徑DN L H H1 A
    50 250 335 90 170 170
    65 280 345 98 180 180
    80 310 355 110 190 190
    100 350 365 120 200 200
    125 400 445 145 215 215
    150 450 460 155 230 230
    200 550 505 190 255 255
    250 650 550 250 295 295
    300 800 710 290 325 325
    350 900 725 330 380 380
    400 1000 760 360 415 415
    450 1000 810 445 435 435
    500 1100 865 495 460 460
    600 1100 935 550 520 520
    700 1450 1000 605 570 570
    800 1560 1100 730 620 620
    900 1800 1205 800 670 670
