    一、 dn700石油專用電動平板閘閥產品介紹

    上海湖泉閥門集團有限公司電動平板閘閥適用于天然氣,石油,化工,環保,城市管道,燃氣管線等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。 該產品密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點;適用于水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置,特...『電動平板閘閥』專業生產廠家,由本廠自主研發生產的【閘閥】質量可靠,價格合理,售后服務完善.『電動平板閘閥』適用于各種輕重工業及樓宇管道上。

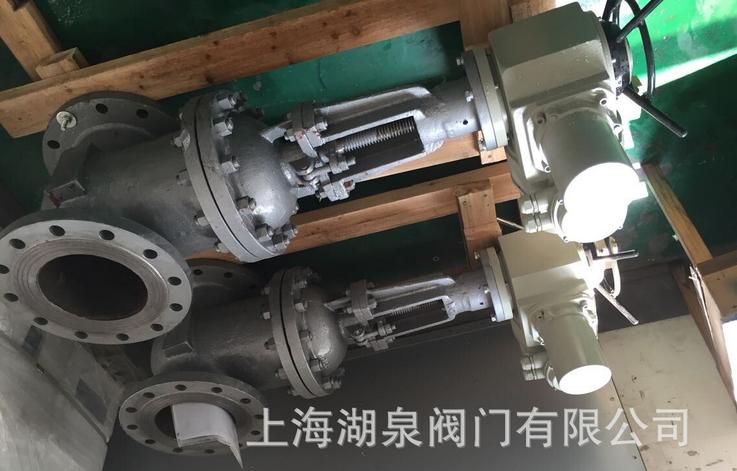

    電動閘閥

    二、dn700石油專用電動平板閘閥產品技術參數

    品名稱：電動平板閘閥
    產品型號：Z943WF
    公稱通徑：100～1000mm
    公稱壓力：1.0～16.0MPa
    適用介質：石油、天然氣
    適用溫度：-29℃～+121℃

    三、 dn700石油專用電動平板閘閥特點

    1、軛架套管–鋁青銅軛架套管配置針形止推軸承，大程度減少操作扭矩。
    2、閥桿–螺紋長度直到托架；銷釘和點焊；具有穩定性。
    3、壓力密封–結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現好的閥帽密封。
    4、閥座環–焊接閥座環垂直于流動通道，易于維護。
    5、執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
    6、軛架裝配式軛架通過抗震測試，易于維護和安裝執行機構。
    7、壓蓋–兩件式，自調節壓蓋，避免被彈出。
    8、 整體后座–硬面，使用壽命最長。
    9、閥瓣–彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
    10、整體止動–整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

    四、 dn700石油專用電動平板閘閥主要零部件材料

    閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M
    閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
    閥桿 2Cr13 2Cr13 A182-A6a A182-A316S
    閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM

    墊片 -
    螺栓 35 35CrMo A193-B7M A193-B8
    適用介質 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸類

    五、 dn700石油專用電動平板閘閥性能規范

    設計等級 常溫下試驗壓力（MPa） 適用溫度℃ 適用介質
    殼體 左密封 左密封 低壓密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
    公稱壓力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29～50 -45～21 -2～121 H2S和CO2總含量大于500mg/m2的介質 石油天然氣、水等
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    磅級Lb 150 3.0 2.2 2.2 0.6
    300 7.7 5.6 5.6 0.6
