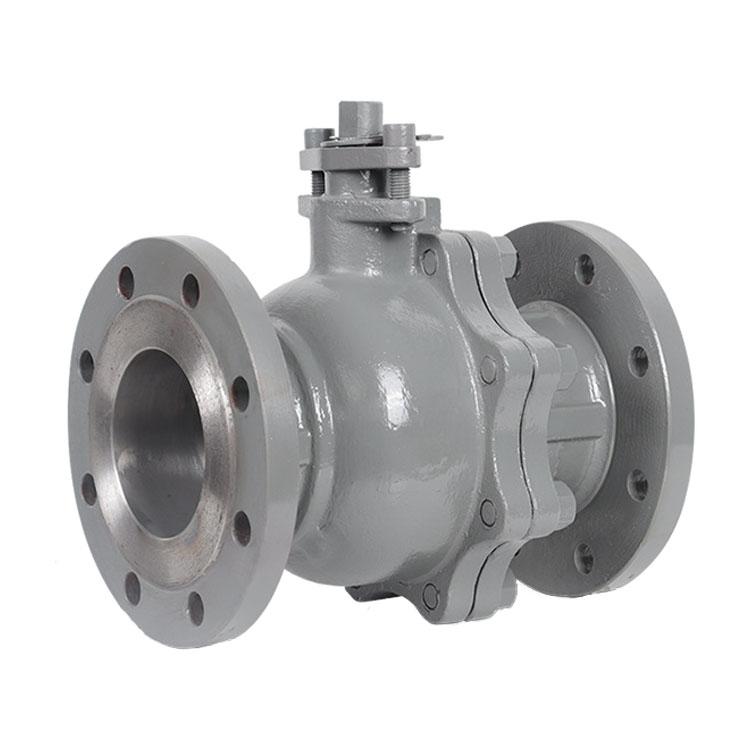

產品名稱：球閥Q41F-16C DN65（用于水、溶劑、酸和天然氣等）[ 2024-09-14 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、球閥Q41F-16C DN65產品介紹

    球閥Q41F-16C DN65是一種常用的軟密封球閥，具有特定的規格和結構特點。‌ 球閥Q41F-16C DN65的主要特點和規格包括： ‌型號‌：Q41F-16C，其中“Q”代表球閥類型，“4”代表法蘭連接方式，“1”代表結構形式為浮動式，“F”代表閥座材料為聚四氟乙烯（PTFE），“16”代表公稱壓力為1.6MPa，“C”代表閥體材質為碳素鋼。 ‌公稱通徑‌（DN）為65，表示該球閥的口徑大小。 ‌工作壓力‌為1.6MPa，適用于一般的工業管道系統。 ‌適用介質‌包括水、溶劑、酸和天然氣等，適用于多種工作介質。 ‌填料‌為柔性石墨墊圈或316+柔性石墨墊圈，確保良好的密封性能。 球閥Q41F-16C DN65的主要用途是在管路系統中用來切斷、分配和改變介質的流動方向。由于其只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密，因此非常適合作為開關和切斷閥使用。此外，隨著技術的發展，球閥的設計已經擴展到具有節流和控制流量的功能，例如V型球閥，以滿足更廣泛的應用需求。 該球閥的連接形式為法蘭連接，適用于常壓和常溫環境，但也可以根據具體需求進行定制加工。由于其結構簡單、操作方便、流通能力大以及良好的密封性能，球閥Q41F-16C DN65在工業領域中得到廣泛應用‌。

    二、球閥Q41F-16C DN65產品性能參數

    型號
    Q41F-16C
    Q41F-25C
    Q41F-16P
    Q41F-25P
    工作壓力（MPa）
    1.6~2.5
    適用溫度（℃）
    ≤180
    適用介質
    水、蒸汽、油品
    弱腐蝕性介質
    材料
    閥體、閥蓋
    碳素鋼鑄鋼
    鉻鎳系不銹鋼
    球體、閥桿
    鉻/鉻鎳/鉻鎳鉬系不銹鋼
    鉻鎳系不銹鋼
    密封圈
    柔性石墨墊圈/316+柔性石墨墊圈
    填料
    聚四氟乙烯

  • 公稱通徑
    DN(mm)
    尺 寸
    1.6MPa
    2.5MPa
    4.0MPa
    L
    D
    D1
    b
    n-фd
    L
    D
    D1
    b
    n-фd
    L
    D
    D1
    b
    n-фd
    15
    130
    95
    65
    14
    4-14
    130
    95
    65
    16
    4-14
    130
    130
    65
    16
    4-14
    20
    140
    105
    75
    14
    4-14
    130
    105
    75
    16
    4-14
    150
    150
    75
    16
    4-14
    25
    150
    115
    85
    14
    4-14
    140
    115
    85
    16
    4-14
    160
    160
    85
    16
    4-14
    32
    165
    135
    100
    16
    4-18
    165
    135
    100
    18
    4-18
    180
    180
    100
    18
    4-18
    40
    180
    145
    110
    16
    4-18
    165
    145
    110
    18
    4-18
    200
    200
    110
    18
    4-18
    50
    200
    160
    125
    16
    4-18
    203
    160
    125
    20
    4-18
    230
    230
    125
    20
    4-18
    65
    220
    180
    145
    18
    4-18
    222
    180
    145
    22
    8-18
    290
    290
    145
    22
    8-18
    80
    250
    195
    160
    20
    8-18
    241
    195
    160
    22
    8-18
    310
    310
    160
    22
    8-18
    100
    280
    215
    180
    20
    8-18
    305
    230
    190
    24
    8-23
    350
    350
    190
    24
    8-23
    125
    320
    245
    210
    22
    8-18
    356
    270
    220
    28
    8-25
    400
    270
    220
    28
    8-25
    150
    360
    280
    240
    24
    8-23
    394
    300
    250
    30
    8-25
    480
    300
    250
    30
    8-25
    200
    400
    335
    295
    28
    12-23
    457
    360
    310
    34
    12-25
    600
    375
    320
    38
    12-30

  • 球閥Q41F-16C
