產品名稱：電動蝶閥\D971X-16C DN200（4-20mA DC/1-5VDC）[ 2024-09-02 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動蝶閥\D971X-16C DN200（4-20mA DC/1-5VDC）介紹

    上海湖泉閥門集團有限公司D971X-16電動蝶閥廣泛應用于石油、化工、發電、造紙、原子能、航空火箭等各部門，以及人們日常生活中。是一種采用電動執行器來控制閥門開啟和關閉的對夾軟密封蝶閥，采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊,輸入控制信號（4-20mADC或1-5VDC）進行調節控制。與傳統的手動對夾蝶閥相比，其具有更加智能化和自動化的特點。工作原理與手動對夾蝶閥類似，只是在控制閥門開啟和關閉時使用電動執行器代替了手動操作。當控制系統給電動執行器發送指令時，電動執行器會根據指令控制閥板的旋轉運動，從而實現閥門的開啟和關閉。

    二、電動蝶閥\D971X-16C DN200（4-20mA DC/1-5VDC）特點

    1、功能強勁:智能型、調節型、開關式。
    2、體積小巧：體積僅相當于同類產品的35%左右。
    3、使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
    4、保護裝置有雙重限位、過熱保護、過載保護。全行程時間5秒、10秒、15秒、30秒、45秒、60秒。及帶手動功能。
    5、智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。大口徑閥門一般采用380VAC電動執行器。

    三、電動蝶閥\D971X-16C DN200技術參數

    公稱通經DN（mm)
    50～2000
    50～1600
    公稱藥理PN（MPa)
    0.6
    1.0
    1.6
    密封試驗(MPa)
    0.66
    1.1
    1.76
    強度試驗(MPa)
    0.9
    1.5
    2.4
    適用溫度
    丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
    適用介質
    水、空氣、天然氣、油品及弱腐蝕性流體
    泄漏率
    符合GB/T13927-92標準
    驅動方式
    蝸輪傳動、電動、氣動、液動


  • DN
    L
    H
    HO
    A
    B
    0.6MPa
    1.0MPa
    1.6MPa
    DO
    n-Фd
    DO
    n-Фd
    DO
    n-Фd
    50
    43
    63
    438
    125
    125
    110
    4-14
    125
    4-18
    125
    4-18
    65
    46
    70
    453
    125
    125
    130
    4-14
    145
    4-18
    145
    4-18
    80
    46
    83
    478
    125
    125
    150
    4-18
    160
    8-18
    160
    8-18
    100
    52
    105
    519
    125
    125
    170
    4-18
    180
    8-18
    180
    8-18
    125
    56
    115
    713
    325
    245
    200
    8-18
    210
    8-18
    210
    8-18
    150
    56
    137
    749
    325
    245
    225
    8-18
    240
    8-22
    240
    8-22
    200
    60
    164
    843
    325
    245
    280
    8-18
    295
    8-22
    295
    8-22
    250
    68
    206
    947
    363
    313
    335
    12-18
    350
    12-22
    355
    12-26
    300
    78
    230
    1013
    363
    313
    395
    12-22
    400
    12-22
    410
    12-26
    350
    78
    248
    1046
    363
    313
    445
    12-22
    460
    16-22
    470
    16-26
    400
    102
    289
    1135
    363
    313
    495
    16-22
    515
    16-26
    525
    16-30
    450
    114
    320
    1328
    465
    439
    550
    16-22
    565
    20-26
    585
    20-30
    500
    127
    343
    1226
    546
    481
    600
    20-22
    620
    20-26
    650
    20-33
    600
    154
    413
    1394
    546
    556
    705
    20-26
    725
    20-30
    770
    20-36
    700
    165
    478
    1534
    546
    556
    810
    24-26
    840
    24-30
    840
    24-36
    800
    190
    525
    1159
    546
    556
    920
    24-30
    950
    24-33
    950
    24-39
    900
    203
    585
    1748
    617
    706
    1020
    24-30
    1050
    28-33
    1050
    38-39
    1000
    216
    640
    1805
    632
    706
    1120
    28-30
    1160
    28-36
    1170
    28-42
    1200
    254
    755
    2035
    632
    706
    1340
    32-33
    1380
    32-39
    1390
    32-48

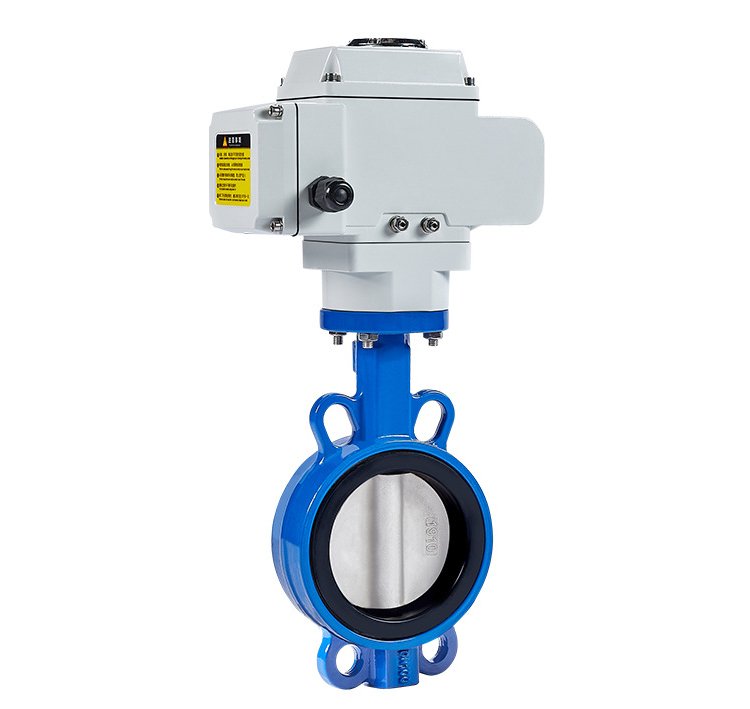

  • D971X-16C DN200對夾蝶閥
