產品名稱：ZDLP-16P DN100 耐酸電動流量調節閥[ 2022-10-20 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 更多閥門產品點擊：調節閥

    一、ZDLP-16P DN80 耐酸電動流量調節閥產品介紹


    上海湖泉閥門集團有限公司是一家專業制造各類電動流量調節閥生產制造型企業,是一家集科研開發,設計咨詢,生產,銷售于一體的經濟實體;,品質保證,電動流量調節閥,批量現貨電動流量調節閥，節閥比例閥,可全國電動流量調節閥,歡迎新老顧客考察洽談合作.接受調節儀表來的4-20ma電流信號或者0-10v電壓信號,改變被調介質流量,電動小流量調節閥體積小、重量輕、性能高、用于微小流量的精確控制。例如在精密化工,科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa，廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。本系列電動調節閥產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。電動調節閥配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規?？晒┻x擇。

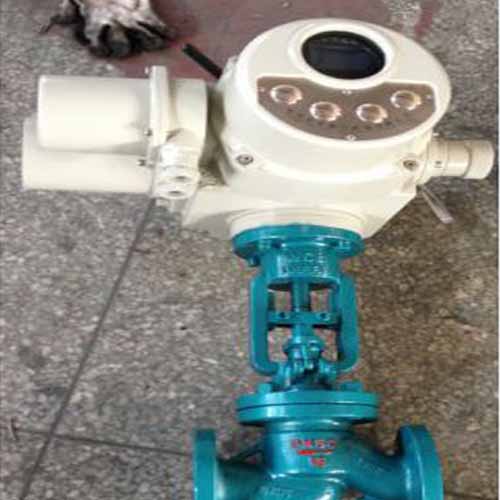

    ZDLP-16P DN100 耐酸電動流量調節閥

    二、ZDLP-16P DN80 耐酸電動流量調節閥產品特點

    1、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%
    2、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
    3、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
    4伺服放大器采用深度動態負反饋，可提高自動調節精度。
    5、電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
    6、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
    7、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。

    三、 ZDLP-16P DN80 耐酸電動流量調節閥產品主要零部件材料

    閥體 型式 直通 閥蓋 型式 閥體一體型
    材質 WCB、WC9、304、316等 材質 WCB、WC9、304、316等
    閥芯 特性 直線、等百分比、快開 填料 “V”型PTFE、柔性石墨
    材質 304、304+STL/PTFE、316、316+STL/PTFE
    執行器 氣動:見表5
    電動:見表5
    定位器 電氣閥門定位器、智能型數字定位器
    附件 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

    四、 ZDLP-16P DN80 耐酸電動流量調節閥產品主要尺寸

    公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200
    額定流量系數 (KV) 合流 8.5 13 21 34 53 85 135 210 340 535
    分流           85 135 210 340 535
    額定行程 (mm) 16 25 40 60
    流量特性 直線 拋物線
    工作溫度 (℃) 普通型:鑄鐵: -20~200、鑄鋼:-40~250
    鑄不銹鋼:-60~250
    散熱型:鑄鋼: -40~450、鑄不銹鋼:-60~450
    介質溫度 (℃) 200以下(對合流閥而言)
    固有可調比 R 30
    公稱壓力 PN(MPa) 1.0 1.6 4.0 6.4
    允許泄漏量 硬密封:Ⅳ級 軟密封:VI級
    作用方式 電開、電關
    信號范圍 (mA.DC) 0~10 4~20
    電源電壓 220V、50H Z 380V、50H Z 24V、AC/DC
    環境溫度 (℃) 伺服放大器: 5~45 執行機構:-10~55
    全行程時間 (S) 普通型 12.5 20 32 48
    電子型 30 30 48 60
    消耗功率 (W) 普通型 28 35
    電子型 6 15 25 40
